LED-fal és vezérlőrendszer tervezése és kivitelezése a Septimia Sport Klub bowlingpályájához
Székelyudvarhelyen, a Szejke patak mellett található Septimia Resortban működő Septimia Sport Klub Bowling Egyesület elképzelése az volt, hogy a bowlingpálya végébe LED-falat telepítenek, melyen majd tetszőlegesen lehet tartalmakat megjeleníteni.
► A LED-fal és a vezérlőrendszer tervezésére és kivitelezésére kaptunk megbízást.
Elvárás volt, hogy a vezérlőrendszer képes legyen felosztani a teljes fizikai képernyőt több kisebb virtuális képernyőre, és ezeken akár külön-külön is lehessen tartalmakat lejátszani.
Továbbá az egyes pályákhoz tartozó eredményjelző monitorok képeit is meg lehessen jeleníteni a virtuális képernyőkön, akárcsak a LED-es eredményjelző táblákon is.
A sportmédiában közvetített tartalmakat is képes legyen a vezérlőrendszer fogadni és a LED-falon megjeleníteni.
► A projekt feladatai voltak:
- LED-fal tervezés.
- Vezérlőrendszer tervezés.
- Bejátszószoftver integrálása a vezérlőrendszerbe.
- Erős- és gyengeáramú tervezés és kivitelezés.
- Előzetes tesztelés: a LED-fal és a vezérlőrendszer tesztelése és a működésük optimalizálása a budapesti raktárunkban.
- Helyszínre szállítás.
- LED-fal telepítés.
- Vezérlőrendszer telepítés.
- Csatlakoztatás a helyi AV rendszerhez és internetes hálózathoz.
- Csatlakozás a bowlinggépek videórendszeréhez.
- Tesztelés üzemszerű használat közben.
- Oktatás: a kezelőszemélyzet betanítása a rendszer rutinszerű használatára.
A megrendelői elvárásokkal és helyszíni körülményekkel is kalkulálnunk kellett a LED-fal és a vezérlőrendszer kialakításánál.
► A projekt alkalmával a következőket kellett figyelembe vennünk:
- Az épület adottságait; két pályánként az épület tartóoszlopai törik meg a teret.
- A telepítés alatt a bowlingpálya felületének sérülések elleni védelmét biztosítani kellett.
- A LED-fal beépítését követően, az üzemeltetés közben továbbra is akadálymentesen hátra lehessen menni a bowlinggépekhez.
- Egyszerű legyen a LED-fal és a kapcsolódó berendezések üzemeltetése, karbantartása.
- A teljes fizikai képernyőt lehessen több kisebb virtuális képernyőre felosztani, és ezeken akár külön-külön is lehessen tartalmakat lejátszani.
- A bowlingpályákhoz tartozó eredményjelző monitorok képei is megjelenhessenek a LED-falon.
- Tudjon a vezérlőrendszer a médiacsatornákon közvetített sportmérkőzéseket, illetve bármilyen képi vagy videótartalmat fogadni és megjeleníteni.
► A helyszíni felmérés során először megvizsgáltuk, hogy mi az a maximális LED-falméret, ami elhelyezhető a megjelölt falfelületen.
Mivel szerettünk volna mindenképpen egybe építeni a LED-falat – térközök nélkül – ezért a bowlinggépekhez a hátrajárás úgy lett megoldva, hogy lépcső került beépítésre a LED-fal elé; így már a LED-fal előtt le, majd hátra lehet menni a gépekhez.
Korábban a LED-fal helyén egy ajtó nyílt a géptérbe.

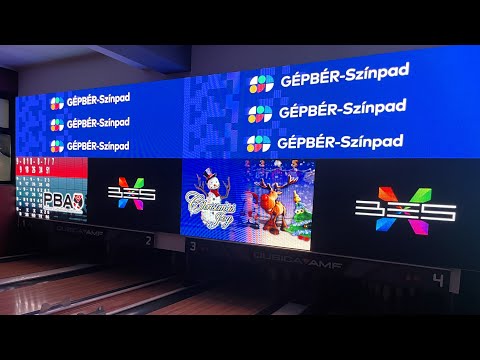

► A mérések alapján, a szerelhetőség és a későbbi javíthatóság figyelembevételével meghatároztuk a végleges LED-falméretet, amely 12 méter széles és 2,25 méter magas lett, valamint a LED-fal pontos pozícióját. Ezáltal létrehoztunk 3 darab pontosan 16:9 képarányú LED-képernyőt egymás mellett.
A LED-fal P3,9 mm-es beltéri kivitel, amely közvetlen falra rögzíthető.
—
► A telepítés helyének előkészítését teljes egészében a megrendelő csapata intézte, amellyel kapcsolatban heti rendszerességgel egyeztettünk a telepítést megelőző hónapokban.
A LED-falhoz
- készítettek egy egybefüggő OSB és gipszkarton falat,
- elkészítették az erős- és gyengeáramú kiállásokat,
- továbbá behúzták az általunk biztosított SDI kábeleket a bowling monitorjai és a LED-falvezérlés leendő helye közé.
—
► Mindeközben megterveztük a vezérlőrendszert. A videóprocesszort elláttuk minden olyan bejárati és kijárati kártyával, amely a felmerülő igényeket kezeli.
A rendszer kezelésére, továbbá a 4K felbontású videótartalmak megjelenítésére egy egyedileg épített számítógépet szállítottunk az általunk fejlesztett GSZ Player média szoftverrel kiegészítve.
A vezérlőrendszert előzetesen összeraktuk a budapesti raktárunkban és teszteltük.
—
► A telepítés idejére meghatároztunk egy négy napos időszakot, amelyre bezárt a bowlingpálya; ezen időszak alatt a telepítésre előzetesen felkészített csapatunk elvégezte a LED-fal és a vezérlőrendszer telepítését.
- Először a LED-kabinetek kerültek rögzítésre a falra.
- Ezután bekötöttük az erős- és gyengeáramú kábeleket a LED-falba.
- Majd következett a LED-kijelző modulok felhelyezése.
- Elhelyeztük a vezérlőrendszert a megbeszélt pozícióba és összekapcsoltuk a helyi hangrendszerrel és az internethálózattal.
- A bowlingpálya AV rendszeréről a videójeleket HDMI-SDI konverterekkel, SDI kábelen juttattuk el a processzorba.
- A kivitelezést követően az egész rendszert teljes terhelésen teszteltük.
- A LED-fal és a vezérlőrendszer használatához szükséges tudást átadtuk a megrendelő részére.
—
► Tartottuk a kivitelezési határidőt; sikeresen átadtuk a projektet.
—
► A budapesti irodánkból távoli eléréssel a vezérlőrendszert monitorozni és fejleszteni is tudjuk, így a későbbiekben hatékony és gyors támogatást tudunk nyújtani bármilyen felmerülő probléma esetén.
► A projekt helyszíne: Septimia Hotels & SPA Resort | BOWLING
A szerelvény Septimia Hotels & SPA Resort és a Septimia Sport Klub Románia központjában, a Hargita-hegység közelében található.
A klub célkitűzései közé tartozik a bowling népszerűsítése gyerekek és felnőttek körében. 6 modern bowlingpályán kellemes környezetben várják a kikapcsolódni vágyó vendégeket; amellett, hogy a klub versenyeket szervez, valamint oktatást is kínál úgy a felnőtteknek, mint a gyerekeknek egyaránt.
Emellett más szolgáltatások is elérhetők, például darts, csocsó asztal, team-building rendezvények és privát partik.
Tehát, ha bowling iránt érdeklődsz, a Septimia Sport Klub jó választás lehet!
Cím: str. Orbán Balázs nr. 106. 535600 Odorheiu Secuiesc Romania
Forrás: Beszélgetés a Copilottal
—
